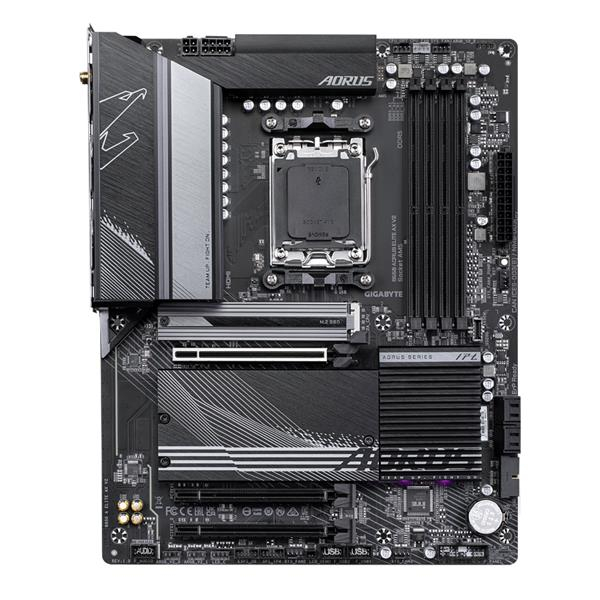

GIGABYTE B650 AORUS Elite AX V2
Formfaktor: ATX
Sockel: AMD AM5
Chipsatz: AMD B650
CPU-Kompatibilität: Ryzen 8000/8000G, Ryzen 7000, ohne TDP-Einschränkung (Hersteller-Liste)
RAM: 4x DDR5 DIMM, dual PC5-64000U/?DDR5-8000 (OC), max. 192GB (UDIMM)
Erweiterungsslots: 1x PCIe 4.0 x16, 2x PCIe 3.0 x16 (x1), 1x M.2/?M-Key (PCIe 5.0 x4, 25110/?2280), 2x M.2/?M-Key (PCIe 4.0 x4, 25110/?2280), 1x M.2/?E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul)
Anschlüsse extern: 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.1 (10Gb/?s), 2x USB-A 3.1 (10Gb/?s), 5x USB-A 3.0 (5Gb/?s), 4x USB-A 2.0 (480Mb/?s), 1x 2.5GBase-T (Realtek), 3x Klinke, 2x Antennenanschluss RP-SMA
Anschlüsse intern: 1x USB-C 3.2 Key-A Header (20Gb/?s), 1x USB 3.0 Header (5Gb/?s, 2x USB 3.0), 2x USB 2.0 Header (480Mb/?s, 4x USB 2.0), 4x SATA 6Gb/s (B650), 1x TPM-Header
Header Kühlung: 1x CPU-Lüfter 4-Pin, 1x CPU-Lüfter/?Pumpe 4-Pin, 3x Lüfter 4-Pin, 1x Lüfter/?Pumpe 4-Pin
Header Beleuchtung: 3x 3-Pin ARGB (+5V/?DATA/?GND, max. 5A), 1x 4-Pin RGB (+12V/?G/?R/?B, max. 2A)
Buttons/Switches: Reset-Button (intern), USB BIOS Flashback/?Q-Flash Plus (extern)
Audio: 7.1 (Realtek ALC897)
Grafik: iGPU
Wireless: Wi-Fi 6E (WLAN 802.11a/?b/?g/?n/?ac/?ax, 2x2, Realtek RTL8852CE), Bluetooth 5.3
RAID-Level: 0/?1/?10 (B650)
Stromanschlüsse: 1x 24-Pin ATX, 1x 8-Pin EPS12V, 1x 4-Pin ATX12V
VRM: 12 virtuelle Phasen (12+2), 8 reale Phasen (6+2), PWM-Controller: XDPE192C3B (max. 12 Phasen)
MOSFETs CPU (VCORE): 12x 60A NCP303160
MOSFETs SoC (VCCGT): 2x 60A NCP303160
MOSFETs AUX (VCCAUX): nicht vorhanden
Beleuchtung: RGB, 1 Zone (Chipsatz-Kühler)
BIOS: 1x 32MB (256Mb)
Besonderheiten: Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), 3x M.2-Passivkühler, I/?O-Blende integriert, Onboard TPM 2.0 Unterstützung (AMD fTPM)
Herstellergarantie: drei Jahre (ab Produktionsdatum, Abwicklung über Fachhändler)
