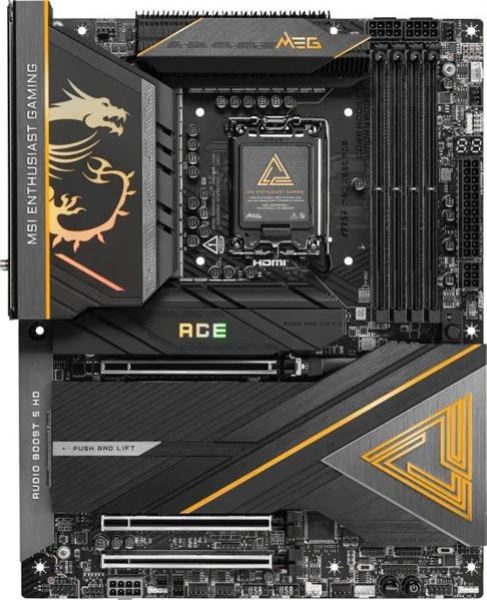

MSI MEG Z890 Ace
Formfaktor: ATX
Sockel: Intel 1851
Chipsatz: Intel Z890
CPU-Kompatibilität: Core Ultra 200
RAM-Slots: 4x DDR5 DIMM, Dual Channel, UDIMM/CUDIMM, max. 256GB (UDIMM), 256GB (CUDIMM)
RAM-Taktfrequenz OC: max. DDR5-9200
RAM-Taktfrequenz nativ: DDR5-5600 UDIMM/DDR5-6400 CUDIMM
ECC-Unterstützung: nein
Anschlüsse extern: 1x HDMI 2.1 (iGPU), 2x Thunderbolt 4 / USB4 mit DisplayPort 1.4 (40Gb/s, PD 15W, iGPU), 2x USB-C 3.1 (10Gb/s), 11x USB-A 3.1 (10Gb/s), 1x RJ-45 10Gb LAN (Marvell AQtion AQC113CS), 1x Toslink S/PDIF Out (Realtek ALC4082), 2x 3.5mm Klinke (Realtek ALC4082), 2x Antennenanschluss RP-SMA
PCIe-Slots: 2x PCIe 5.0 x16 (1x x16, 1x x8) [x16/x0 oder x8/x8], 1x PCIe 4.0 x16 (x4)
M.2-Slots: 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260), 2x M.2/M-Key (PCIe 4.0 x4, 2280/2260), 1x M.2/M-Key (PCIe 4.0 x4, 22110/2280), 1x M.2/M-Key (PCIe 4.0 x4/SATA, 2280/2260), 1x M.2/E-Key (2230, belegt mit WiFi+BT-Modul)
Weitere Schnittstellen: 4x SATA 6Gb/s (Z890)
Anschlüsse intern - USB: 1x USB-C 3.2 Key-A Header (20Gb/s, PD 60W), 2x USB 3.0 Header 20-Pin (5Gb/s, 4x USB 3.0), 2x USB 2.0 Header 9-Pin (480Mb/s, 4x USB 2.0)
Anschlüsse intern - sonstige: 1x TPM-Header, 1x MSI Thunderbolt 5 Card Connector (JTBT5), 1x RTD3-Header, 1x Chassis Intrusion-Header, 1x MSI Tuning Controller Header (JDASH), 1x MSI EZ Conn-Header (JAF_2)
Anschlüsse intern - Kühlung: 1x CPU-Lüfter 4-Pin, 2x CPU-Lüfter/Pumpe 4-Pin, 5x Lüfter 4-Pin, 2x Thermal-Sensor, 1x Waterblock-Sensor
Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 2x 8-Pin EPS12V, 1x 8-Pin PCIe, 1x 6-Pin PCIe (PD_PWR1)
Anschlüsse intern - Beleuchtung: 1x 4-Pin RGB (+12V/G/R/B, max. 3A, JRGB), 3x 3-Pin ARGB (+5V/DATA/GND, max. 3A, JARGB_V2)
Buttons/Switches: Clear-CMOS-Button (extern), Smart Button (extern), USB BIOS Flashback (extern), BIOS-Switch (intern), LED-Switch (intern), Power-Button (intern), Reset-Button (intern), USB BIOS Flashback/Q-Flash Plus (intern)
Audio: Realtek ALC4082, DAC (ESS ES9219Q)
Grafik: iGPU
Wireless: Wi-Fi 7 (WLAN 802.11a/b/g/n/ac/ax/be, 2x2, Intel Killer BE1750), Bluetooth 5.4
RAID-Level: 0/1/5/10
VRM-Design: 24+2+1+1, 26 virtuelle CPU-Phasen (2x12+2), 14 reale CPU-Phasen (12+2)
MOSFETs VCORE: 24x 110A RAA2209004 (SPS)
MOSFETs SOC/VCCGT: 2x 110A RAA2209004 (SPS)
MOSFETs VDD_MISC/VCCSA/VCCAUX: 1x
MOSFETs VNNAON: 1x
PWM-Controller: RAA229131 (max. 20 Phasen)
Beleuchtung: RGB, 2 Zonen (I/O-Abdeckung, M.2-Kühler)
BIOS: 1x 32MB (256Mb)
Info: Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), Diagnostic LED (Segmentanzeige), I/O-Blende integriert, Backplate, Spannungsmesspunkte, 5x M.2-Passivkühler
Garantie: 3 Jahre (inkl. ab Produktionsdatum, Abwicklung über Händler)
Sockel: Intel 1851
Chipsatz: Intel Z890
CPU-Kompatibilität: Core Ultra 200
RAM-Slots: 4x DDR5 DIMM, Dual Channel, UDIMM/CUDIMM, max. 256GB (UDIMM), 256GB (CUDIMM)
RAM-Taktfrequenz OC: max. DDR5-9200
RAM-Taktfrequenz nativ: DDR5-5600 UDIMM/DDR5-6400 CUDIMM
ECC-Unterstützung: nein
Anschlüsse extern: 1x HDMI 2.1 (iGPU), 2x Thunderbolt 4 / USB4 mit DisplayPort 1.4 (40Gb/s, PD 15W, iGPU), 2x USB-C 3.1 (10Gb/s), 11x USB-A 3.1 (10Gb/s), 1x RJ-45 10Gb LAN (Marvell AQtion AQC113CS), 1x Toslink S/PDIF Out (Realtek ALC4082), 2x 3.5mm Klinke (Realtek ALC4082), 2x Antennenanschluss RP-SMA
PCIe-Slots: 2x PCIe 5.0 x16 (1x x16, 1x x8) [x16/x0 oder x8/x8], 1x PCIe 4.0 x16 (x4)
M.2-Slots: 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260), 2x M.2/M-Key (PCIe 4.0 x4, 2280/2260), 1x M.2/M-Key (PCIe 4.0 x4, 22110/2280), 1x M.2/M-Key (PCIe 4.0 x4/SATA, 2280/2260), 1x M.2/E-Key (2230, belegt mit WiFi+BT-Modul)
Weitere Schnittstellen: 4x SATA 6Gb/s (Z890)
Anschlüsse intern - USB: 1x USB-C 3.2 Key-A Header (20Gb/s, PD 60W), 2x USB 3.0 Header 20-Pin (5Gb/s, 4x USB 3.0), 2x USB 2.0 Header 9-Pin (480Mb/s, 4x USB 2.0)
Anschlüsse intern - sonstige: 1x TPM-Header, 1x MSI Thunderbolt 5 Card Connector (JTBT5), 1x RTD3-Header, 1x Chassis Intrusion-Header, 1x MSI Tuning Controller Header (JDASH), 1x MSI EZ Conn-Header (JAF_2)
Anschlüsse intern - Kühlung: 1x CPU-Lüfter 4-Pin, 2x CPU-Lüfter/Pumpe 4-Pin, 5x Lüfter 4-Pin, 2x Thermal-Sensor, 1x Waterblock-Sensor
Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 2x 8-Pin EPS12V, 1x 8-Pin PCIe, 1x 6-Pin PCIe (PD_PWR1)
Anschlüsse intern - Beleuchtung: 1x 4-Pin RGB (+12V/G/R/B, max. 3A, JRGB), 3x 3-Pin ARGB (+5V/DATA/GND, max. 3A, JARGB_V2)
Buttons/Switches: Clear-CMOS-Button (extern), Smart Button (extern), USB BIOS Flashback (extern), BIOS-Switch (intern), LED-Switch (intern), Power-Button (intern), Reset-Button (intern), USB BIOS Flashback/Q-Flash Plus (intern)
Audio: Realtek ALC4082, DAC (ESS ES9219Q)
Grafik: iGPU
Wireless: Wi-Fi 7 (WLAN 802.11a/b/g/n/ac/ax/be, 2x2, Intel Killer BE1750), Bluetooth 5.4
RAID-Level: 0/1/5/10
VRM-Design: 24+2+1+1, 26 virtuelle CPU-Phasen (2x12+2), 14 reale CPU-Phasen (12+2)
MOSFETs VCORE: 24x 110A RAA2209004 (SPS)
MOSFETs SOC/VCCGT: 2x 110A RAA2209004 (SPS)
MOSFETs VDD_MISC/VCCSA/VCCAUX: 1x
MOSFETs VNNAON: 1x
PWM-Controller: RAA229131 (max. 20 Phasen)
Beleuchtung: RGB, 2 Zonen (I/O-Abdeckung, M.2-Kühler)
BIOS: 1x 32MB (256Mb)
Info: Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), Diagnostic LED (Segmentanzeige), I/O-Blende integriert, Backplate, Spannungsmesspunkte, 5x M.2-Passivkühler
Garantie: 3 Jahre (inkl. ab Produktionsdatum, Abwicklung über Händler)
