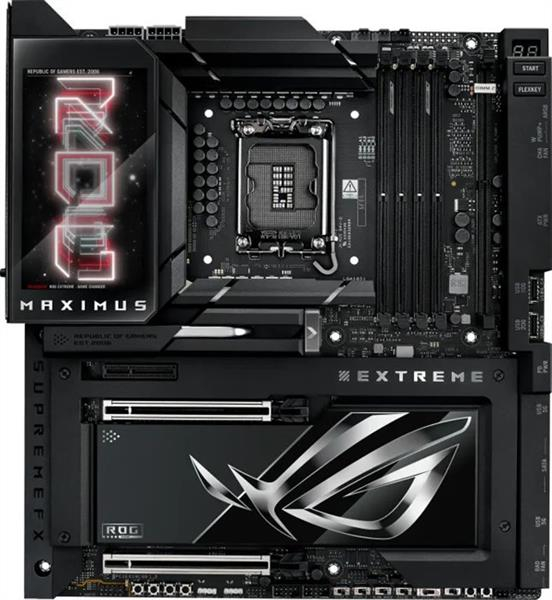

ASUS ROG Maximus Z890 Extreme
Formfaktor: E-ATX, 12"x10.9" (304.8x276.9mm)
Sockel: Intel 1851
Chipsatz: Intel Z890
CPU-Kompatibilität: Core Ultra 200
RAM-Slots: 4x DDR5 DIMM, Dual Channel, UDIMM/CUDIMM, max. 256GB (UDIMM), 256GB (CUDIMM)
RAM-Taktfrequenz OC: max. DDR5-9200
RAM-Taktfrequenz nativ: DDR5-5600 UDIMM/DDR5-6400 CUDIMM
ECC-Unterstützung: nein
Anschlüsse extern: 1x HDMI 2.1 (iGPU), 2x Thunderbolt 5 / USB4 mit DisplayPort 2.1 (80Gb/s, PD 15W, iGPU), 1x USB-C 3.2 (20Gb/s), 2x USB-C 3.1 (10Gb/s), 5x USB-A 3.1 (10Gb/s), 1x RJ-45 2.5Gb LAN (Intel I226-V), 1x RJ-45 10Gb LAN (Marvell), 1x Toslink S/PDIF Out (Realtek ALC4082), 2x 3.5mm Klinke (Realtek ALC4082, beleuchtet), 2x Antennenanschluss Quick Connect
PCIe-Slots: 2x PCIe 5.0 x16 (1x x16, 1x x8) [x16/x0 oder x8/x8], 1x PCIe 4.0 x4
M.2-Slots: 2x M.2/M-Key (PCIe 5.0 x4, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 5.0 x4, 2280/2260/2242), 1x M.2/M-Key (PCIe 4.0 x4, 2280/2260/2242), 2x M.2/M-Key (PCIe 4.0 x4, 22110/2280/2260/2242/2230, DIMM.2), 1x M.2/E-Key (2230, belegt mit WiFi+BT-Modul)
Weitere Schnittstellen: 4x SATA 6Gb/s (Z890)
Anschlüsse intern - USB: 1x USB-C 3.2 Key-A Header (20Gb/s, PD 60W, QC4+), 1x USB-C 3.1 Key-A Header (10Gb/s), 2x USB 3.0 Header 20-Pin (5Gb/s, 4x USB 3.0), 2x USB 2.0 Header 9-Pin (480Mb/s, 4x USB 2.0)
Anschlüsse intern - sonstige: N/A
Anschlüsse intern - Kühlung: 2x CPU-Lüfter 4-Pin, 5x Lüfter 4-Pin, 2x Pumpe 4-Pin, 1x Thermal-Sensor
Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 2x 8-Pin EPS12V, 1x 8-Pin PCIe
Anschlüsse intern - Beleuchtung: 2x 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2), 2x 3-Pin ARGB (+5V/DATA/GND, max. 3A, ASUS Gen2, via Adapter)
Buttons/Switches: Clear-CMOS-Button (extern), USB BIOS Flashback (extern), 2x RSVD-Switch (intern), 4x BCLK-Button (intern), Alternative PCIe Mode-Switch (intern), BIOS-Switch (intern), FlexKey-Button (intern), Pause-Switch (intern), Power-Button (intern), Retry-Button (intern), SafeBoot-Button (intern), SlowMode-Switch (intern)
Audio: Realtek ALC4082, DAC (ESS ES9219Q), ASUS SupremeFX
Grafik: iGPU
Wireless: Wi-Fi 7 (WLAN 802.11a/b/g/n/ac/ax/be, 2x2), Bluetooth 5.4
RAID-Level: 0/1/5/10
VRM-Design: 24+1+2+2, 25 virtuelle CPU-Phasen (2x12+1), 13 reale CPU-Phasen (12+1)
MOSFETs VCORE: 24x 110A PMC41430 (SPS)
MOSFETs SOC/VCCGT: 1x 90A PMC41420 (SPS)
MOSFETs VDD_MISC/VCCSA/VCCAUX: 2x 90A PMC41420 (SPS)
MOSFETs VNNAON: 2x 80A MP87681 (SPS)
PWM-Controller: ASP2412 (XDPE192C3B, max. 12 Phasen) + MP2940C (max. 3 Phasen)
Beleuchtung: RGB, 1 Zone (I/O-Abdeckung)
BIOS: 2x 32MB (256Mb), Dual-BIOS
Info: Audio+solid capacitors, Diagnostic LED (LED-Indikatoren), Diagnostic LED (Segmentanzeige), I/O-Blende integriert, Backplate, Spannungsmesspunkte, 6x M.2-Passivkühler
Garantie: 3 Jahre (Abwicklung über Händler)
