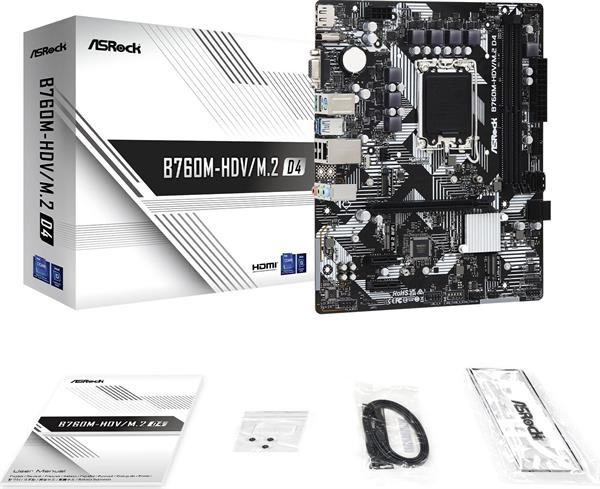

ASRock B760M-HDV/S1700/DDR4/µATX
Formfaktor: µATX
Sockel: Intel 1700 (LGA1700)
Chipsatz: Intel B760
CPU-Kompatibilität: Celeron G6000, Pentium Gold G7000, Core i-12000, Core i-13000, Core i-14000, CPU-Kompatibilitätsliste
RAM-Slots: 2x DDR4 DIMM, Dual Channel, UDIMM (Non-ECC), max. 64GB (UDIMM)
RAM-Taktfrequenz OC: max. DDR4-5333
RAM-Taktfrequenz nativ: DDR4-3200 (Celeron G6000), DDR4-3200 (Pentium Gold G7000), DDR4-3200 (Core i-12000), DDR4-3200 (Core i-13000), DDR4-3200 (Core i-14000)
ECC-Unterstützung: nein
Anschlüsse extern: 1x VGA (iGPU), 1x HDMI 2.1 (iGPU), 1x DisplayPort 1.4 (iGPU), 1x USB-C 3.0 (5Gb/?s), 3x USB-A 3.0 (5Gb/?s), 2x USB-A 2.0 (480Mb/?s), 1x RJ-45 (1000Base-T, Realtek RTL8111H), 3x 3.5mm Klinke (Realtek ALC897), 1x PS/?2 Combo, 2x Befestigungsloch für Antennenanschluss RP-SMA
PCIe-Slots: 1x PCIe 4.0 x16, 2x PCIe 3.0 x1
M.2-Slots: 1x M.2/?M-Key (PCIe 4.0 x4, 2280/?2260), 1x M.2/?M-Key (PCIe 3.0 x4/?SATA, 2280/?2260), 1x M.2/?E-Key (2230)
Sonstige Schnittstellen: 4x SATA 6Gb/s (B760)
Anschlüsse intern - USB: 1x USB 3.0 Header 20-Pin (5Gb/?s, 2x USB-A), 1x USB 2.0 Header 9-Pin (480Mb/?s, 2x USB-A), 1x USB 2.0 Header 4-Pin (480Mb/?s, 1x USB-A)
Anschlüsse intern - sonstige: 1x TPM Header, 1x Speaker Header, 1x Chassis Intrusion Header
Anschlüsse intern - Kühlung: 1x CPU-Lüfter 4-Pin PWM, 1x CPU-Lüfter/?Pumpe 4-Pin PWM, 2x Lüfter/?Pumpe 4-Pin PWM
Anschlüsse intern - Stromversorgung: 1x 24-Pin ATX, 1x 8-Pin EPS12V
Anschlüsse intern - Beleuchtung: -
Audio: Realtek ALC897
Netzwerk: Realtek RTL8111H (1Gb/?s)
Grafik: iGPU
Wireless: -
RAID-Level: 0/?1/?5/?10 (B760)
VRM-Design: 5+1, 6 virtuelle CPU-Phasen (5+1), 6 reale CPU-Phasen (5+1)
MOSFETs VCORE: 5x 48A SM4508/?10x SM4373 (High-/?Low-Side)
MOSFETs SOC/VCCGT: 1x 48A SM4508/?2x SM4373 (High-/?Low-Side)
PWM-Controller: RT3628AE (max. 9 Phasen)
Beleuchtung: -
BIOS: 1x 16MB (128Mb)
Info: Audio+solid capacitors, White Build-kompatibel (PCB primär schwarz)
